اتصالات پنج لایه

اتصالات پنج لایه از جمله نوآوری‌های مهم در صنعت لوله‌کشی و تأسیسات به شمار می‌روند که برای بهبود کیفیت و دوام سیستم‌های انتقال آب و مایعات طراحی شده‌اند. این اتصالات که به‌طور معمول در سیستم‌های گرمایش، سرمایش و آبرسانی استفاده می‌شوند، به دلیل ساختار چندلایه‌ای خود، دارای ویژگی‌های برجسته‌ای هستند.

ساختار اتصالات پنج لایه

اتصالات پنج لایه از ترکیب چندین ماده مختلف ساخته می‌شوند که شامل لایه‌های پلیمری، آلومینیومی و چسب‌های مخصوص است. به‌طور معمول این اتصالات از پنج لایه زیر تشکیل شده‌اند:

1. لایه داخلی (پلیمر PEX یا PERT): این لایه از پلی‌اتیلن شبکه‌ای (PEX) یا پلی‌اتیلن با تحمل حرارت بالا (PERT) ساخته می‌شود و وظیفه اصلی آن انتقال مایعات است. این لایه مقاومت بالایی در برابر خوردگی و رسوب دارد و باعث جلوگیری از تماس مستقیم مایع با لایه‌های فلزی می‌شود.
2. لایه چسب مخصوص: این لایه‌ها بین لایه پلیمری و فلزی قرار دارند و برای اتصال لایه‌ها به یکدیگر و جلوگیری از جدا شدن آن‌ها به کار می‌روند.
3. لایه آلومینیومی: لایه میانی از جنس آلومینیوم است که وظیفه اصلی آن تأمین استحکام ساختاری اتصال و جلوگیری از نفوذ اکسیژن به داخل سیستم است. این لایه باعث می‌شود که اتصال پنج‌لایه در برابر فشارهای بالا و تغییرات دمایی مقاوم باشد.
4. لایه چسب: مجدداً یک لایه چسب به‌عنوان چهارمین لایه قرار دارد که به تقویت اتصال لایه آلومینیومی با لایه خارجی کمک می‌کند.
5. لایه خارجی (پلیمر PEX یا PERT): این لایه همانند لایه داخلی از پلیمر ساخته شده و وظیفه اصلی آن محافظت از لوله در برابر شرایط محیطی مانند ضربه، گرما، سرما و نور خورشید است.

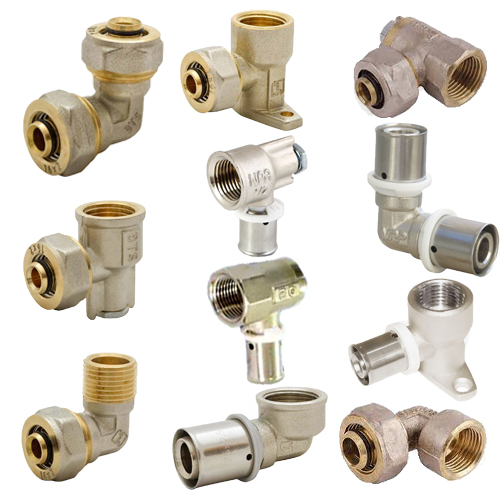

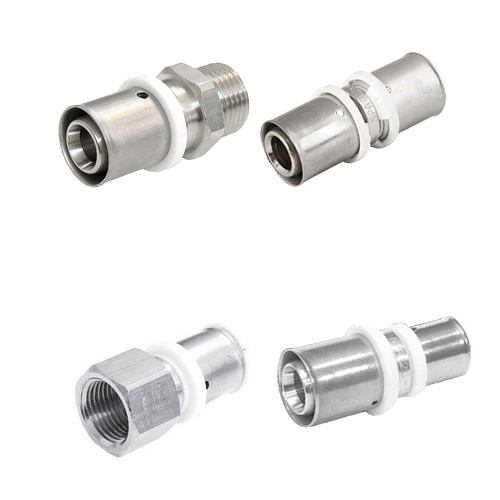

انواع اتصالات پنج لایه

در سیستم‌های لوله‌کشی پنج لایه، اتصالات نقش حیاتی در ایجاد یک سیستم پایدار و مقاوم دارند. این اتصالات به چند نوع اصلی تقسیم می‌شوند که هر یک ویژگی‌ها و مزایای خاص خود را دارند. در ادامه به بررسی سه نوع رایج اتصالات پنج لایه می‌پردازیم: اتصالات کوپلی، اتصالات کلمپی و اتصالات پرسی.

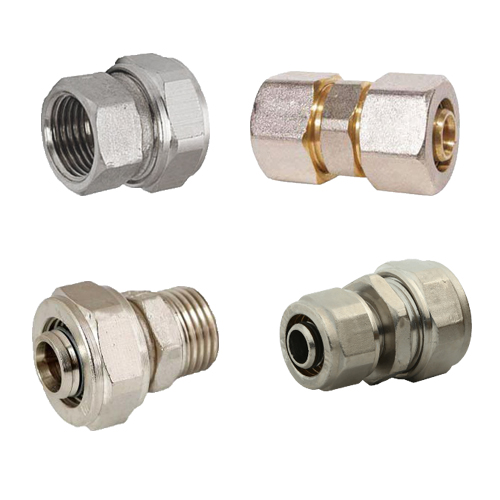

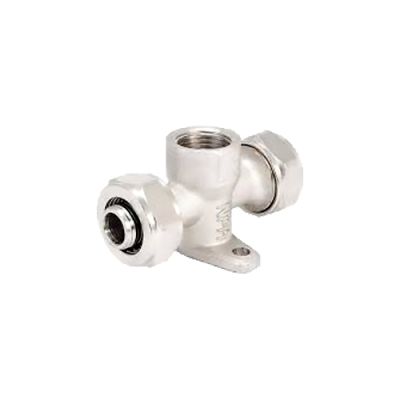

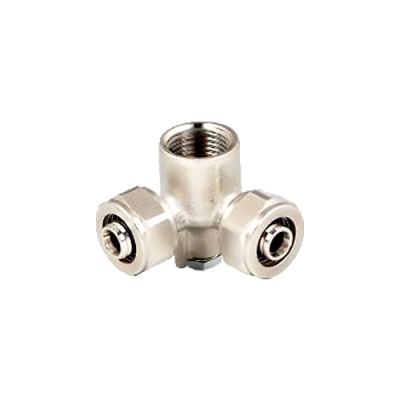

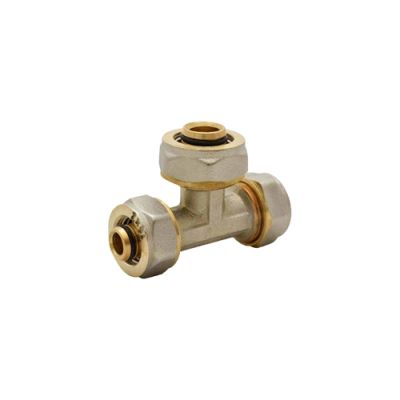

1. اتصالات کوپلی

اتصالات کوپلی یکی از انواع پرکاربرد در لوله‌کشی پنج لایه هستند که به دلیل ساختار و طراحی ویژه خود، قابلیت‌های فراوانی را ارائه می‌دهند. این اتصالات معمولاً از سه قسمت تشکیل شده و جنس بدنه آن‌ها از برنج است که به دلیل استحکام و مقاومت بالا انتخاب شده است.

برای افزایش دوام و طول عمر این اتصالات، سطح آن‌ها با یک آلیاژ نیکل آبکاری می‌شود. این پوشش نیکل علاوه بر جلوگیری از زنگ‌زدگی، به اتصالات ظاهری نقره‌ای و زیبا می‌بخشد که می‌تواند به زیبایی کلی سیستم لوله‌کشی کمک کند.

استفاده از اتصالات کوپلی به دلیل سهولت نصب و قابلیت تحمل فشار بالا، به ویژه در پروژه‌های بزرگ و صنعتی، توصیه می‌شود. این اتصالات معمولاً در نقاطی که نیاز به تغییر جهت لوله‌کشی یا اتصال لوله‌ها به یکدیگر است، به کار می‌روند.

2. اتصالات کلمپی

اتصالات کلمپی به عنوان یکی دیگر از انواع اتصالات در لوله‌کشی پنج لایه شناخته می‌شوند و ویژگی‌های منحصربه‌فردی دارند. این نوع اتصالات به طور خاص برای شرایطی طراحی شده‌اند که قطر لوله‌ها بزرگ‌تر است و نیاز به افزایش فشار آب درون لوله‌ها وجود دارد.

اتصالات کلمپی توانایی تحمل فشار بالای آب را دارند، که این ویژگی ناشی از استفاده از عملیات تناژ 50 تن در طراحی و تولید آن‌هاست. این نوع اتصالات همچنین امکان باز و بسته شدن لوله‌ها را به راحتی و بدون هیچ آسیبی فراهم می‌کنند.

از اتصالات کلمپی به ویژه در سیستم‌های گرمایشی و سرمایشی، که نیاز به مدیریت دقیق فشار دارند، استفاده می‌شود. این اتصالات می‌توانند در نصب سیستم‌های لوله‌کشی پیچیده، به دلیل قابلیت انعطاف‌پذیری و سهولت استفاده، گزینه مناسبی باشند.

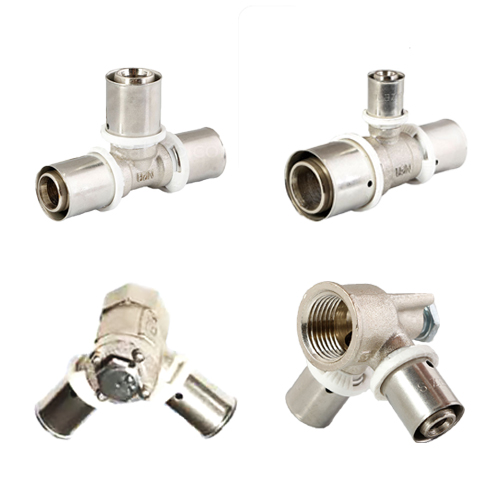

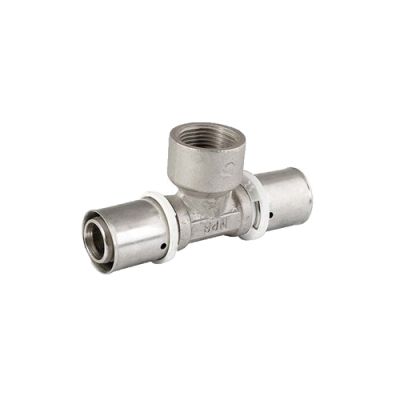

3. اتصالات پرسی

اتصالات پرسی یکی از نوع‌های دیگر اتصالات لوله‌کشی پنج لایه هستند که در ساختار خود شامل چهار قسمت می‌شوند. در این اتصالات، حلقه‌ای از جنس استیل بر روی لوله قرار می‌گیرد. این حلقه به وسیله دستگاه‌های مخصوص پرسی، به لوله فشرده می‌شود و این عمل باعث ایجاد اتصالی محکم و غیرقابل نفوذ می‌شود.

نتیجه این فرآیند، ایجاد اتصالی است که از نفوذ و نشت آب جلوگیری می‌کند. اتصالات پرسی به دلیل این ویژگی، در مواردی که نیاز به اتصال محکم و ایمن لوله‌ها وجود دارد، بسیار کاربردی هستند.

از مزایای اتصالات پرسی می‌توان به سهولت نصب و کاهش زمان کار اشاره کرد. این اتصالات معمولاً در پروژه‌های بزرگ ساختمانی و صنعتی به کار می‌روند و به دلیل کیفیت بالای اتصال، می‌توانند طول عمر سیستم لوله‌کشی را افزایش دهند.

مزایای اتصالات پنج لایه

1. تحمل دما و فشار بالا: اتصالات پنج لایه به دلیل استفاده از لایه آلومینیومی و پلیمرهای مقاوم، قادر به تحمل دماهای بالا تا 95 درجه سانتی‌گراد و فشارهای زیاد هستند.
2. مقاومت در برابر خوردگی و زنگ‌زدگی: این اتصالات به دلیل ساختار چندلایه و استفاده از پلیمرهای مقاوم، در برابر خوردگی و زنگ‌زدگی مقاومت زیادی دارند. این ویژگی باعث می‌شود که برای انتقال آب آشامیدنی و مواد شیمیایی مناسب باشند.
3. انعطاف‌پذیری بالا: به دلیل وجود لایه‌های پلیمری، اتصالات پنج‌لایه انعطاف‌پذیری زیادی دارند و به راحتی می‌توانند در مسیرهای پیچیده لوله‌کشی نصب شوند.
4. آب‌بندی ایمن و بدون نشتی: این اتصالات به دلیل ساختار دقیق و کیفیت بالای مواد اولیه، آب‌بندی ایمنی را فراهم می‌کنند و از هرگونه نشتی جلوگیری می‌کنند.
5. نصب سریع و آسان: اتصالات پنج لایه، به ویژه نوع کوپلی، به دلیل سادگی در نصب، زمان نصب را به‌طور قابل‌توجهی کاهش می‌دهند.

کاربرد اتصالات پنج لایه

اتصالات پنج لایه به عنوان یکی از اجزای اساسی در سیستم‌های لوله‌کشی مدرن به کار می‌روند. این اتصالات برای متصل کردن لوله‌های پنج لایه PE-AL-PE یا PEX-AL-PEX طراحی شده‌اند و دارای ویژگی‌ها و مزایای منحصر به فردی هستند که کاربرد آن‌ها را در صنایع مختلف و سیستم‌های تاسیساتی متنوع می‌کند.

اتصالات پنج لایه برای انتقال آب سرد و گرم در ساختمان‌ها استفاده می‌شوند. این اتصالات قابلیت تحمل فشار و دماهای بالا را دارند و به همین دلیل برای سیستم‌های گرمایش از کف، رادیاتورها و تأسیسات حرارتی مناسب‌اند.

2. سیستم‌های گرمایشی

این اتصالات در سیستم‌های گرمایشی، به ویژه در لوله‌کشی گرمایش از کف و رادیاتورها به کار می‌روند. اتصالات پنج لایه به دلیل مقاومت در برابر دما و فشار بالا، می‌توانند به خوبی نیازهای این سیستم‌ها را برآورده کنند.

3. سیستم‌های سرمایشی

در سیستم‌های تهویه مطبوع و سرمایشی نیز از اتصالات پنج لایه استفاده می‌شود. این اتصالات به دلیل مقاومت در برابر تغییر دما و همچنین عدم نفوذ اکسیژن، گزینه‌ای مناسب برای لوله‌کشی در این سیستم‌ها هستند.

4. لوله‌کشی صنعتی

در صنایع مختلف، اتصالات پنج لایه به دلیل مقاومت در برابر مواد شیمیایی و فشار بالا، به عنوان بخشی از سیستم‌های لوله‌کشی صنعتی به کار می‌روند. این اتصالات می‌توانند در خطوط انتقال مواد شیمیایی و خورنده نیز استفاده شوند.

5. اتصالات با قابلیت تعمیر و نگهداری آسان

اتصالات پنج لایه به گونه‌ای طراحی شده‌اند که در صورت بروز نشتی یا خرابی، به راحتی قابل تعمیر یا تعویض باشند. این ویژگی باعث کاهش هزینه‌های نگهداری و افزایش عمر مفید سیستم‌های لوله‌کشی می‌شود.

6. مناسب برای پروژه‌های ساختمانی بزرگ

در پروژه‌های ساختمانی بزرگ و تجاری، استفاده از اتصالات پنج لایه به دلیل سرعت نصب و کارایی بالا، بسیار مورد توجه قرار می‌گیرد. این اتصالات به راحتی در اندازه‌های مختلف تولید می‌شوند و می‌توانند با نیازهای مختلف پروژه‌های ساختمانی سازگار شوند.

7. سیستم‌های آبیاری

در صنعت کشاورزی، اتصالات پنج لایه برای سیستم‌های آبیاری استفاده می‌شوند. این اتصالات به دلیل مقاومت در برابر فشار و شرایط محیطی، می‌توانند به طور مؤثری در انتقال آب به مزارع کمک کنند.

نحوه تولید اتصالات پنج‌لایه

تولید اتصالات پنج‌لایه شامل مراحل متعددی است که با استفاده از تکنولوژی‌های پیشرفته انجام می‌شود. فرایند تولید شامل ترکیب دقیق مواد پلیمری و فلزی و استفاده از چسب‌های مخصوص برای اتصال لایه‌ها است. استفاده از تکنولوژی‌های مدرن مانند جوش اولتراسونیک برای اتصال لایه‌ها باعث می‌شود که اتصالات با کیفیت بالایی تولید شوند.

ویژگی‌های لوله‌های پنج لایه

لوله‌های پنج لایه به دلیل طراحی خاص و استفاده از مواد متنوع، ویژگی‌های منحصر به فردی دارند که آن‌ها را به گزینه‌ای ایده‌آل برای سیستم‌های لوله‌کشی تبدیل کرده است. در ادامه به برخی از این ویژگی‌ها می‌پردازیم:

1. مقاومت در برابر نفوذ اکسیژن
   این لوله‌ها به طور مؤثری از ورود اکسیژن به داخل سیستم جلوگیری می‌کنند، که این امر از آسیب به سیستم‌های حرارتی و لوله‌کشی جلوگیری می‌کند.

2. تحمل دماهای مختلف
   لوله‌های پنج لایه قابلیت مقاومت در برابر دماهای بسیار بالا و پایین را دارند. این ویژگی آن‌ها را برای استفاده در سیستم‌های گرمایشی و سرمایشی مناسب می‌سازد.

3. مقاومت در برابر مواد شیمیایی
   این لوله‌ها نسبت به بسیاری از مواد شیمیایی و خورنده مقاوم هستند و به همین دلیل در محیط‌های صنعتی و شیمیایی قابل استفاده‌اند.

4. تحمل فشار آب بالا
   لوله‌های پنج لایه قادر به تحمل فشارهای بالای آب هستند، که این ویژگی باعث افزایش ایمنی و کارایی در سیستم‌های لوله‌کشی می‌شود.

5. ضریب انبساط کم
   این لوله‌ها با ضریب انبساط حرارتی پایین، تغییر شکل و انحراف کمتری را در اثر تغییر دما تجربه می‌کنند.

6. طول عمر و دوام بالا
   طراحی مقاوم و مواد باکیفیت این لوله‌ها، طول عمر بالایی را برای آن‌ها به ارمغان می‌آورد و نیاز به تعمیرات مکرر را کاهش می‌دهد.

7. مقاومت در برابر ارتعاشات و حوادث طبیعی
   لوله‌های پنج لایه به خوبی در برابر ارتعاشات ناشی از زلزله مقاومت می‌کنند و به هیچ عنوان در زمان آتش‌سوزی دچار اشتعال نمی‌شوند.

8. نصب آسان و سریع
   فرآیند نصب این لوله‌ها بسیار سریع و ساده است، که این ویژگی باعث کاهش زمان و هزینه‌های نصب می‌شود.
